苹果笔记本电脑评测之工业设计与特色点评(II)
发表时间: 2012-03-01     发布者:清新设计



接前面"苹果笔记本电脑评测之工业设计与特色点评(I)"

机身前方隐藏的待机指示灯,处于待机状态的时候会以呼吸的节奏缓慢闪动白光,是苹果著名的人性化设计之一:
图为:机身前方隐藏的待机指示灯

电源适配器插头兼任供电状态指示灯,不充电的时候显示绿色,充电的时候显示橙黄色,不通电的时候?那自然是不亮了:)。而且电源适配器插头采用了类似Composite视频输出那样的插头,和插座之间的摩擦力比较大,插上后不易因为轻微的碰撞而脱落:

电源适配器插头兼任供电状态指示灯

有些朋友可能以为顶盖上会发光的苹果标记也是个灯:),其实不是,它只是个透明的塑料片,通过屏幕漏出的少量光线来发光,是个巧妙而且美观的设计,目前所有苹果笔记本电脑都有这样的一个“发光苹果”,已经成为苹果笔记本电脑的标志性组件。相比起PC笔记本电脑将商标字母印刷在顶盖上的做法,苹果的这个设计既醒目又雅致:
有些朋友可能以为顶盖上会发光的苹果标记也是个灯

我们以强光从屏幕背面照射,在屏幕正面就可以看到一个反过来的苹果标记,说明它确实是借助屏幕的漏光来发光的,苹果应该在TFT-LCD面板背面采用了较薄的固定支架,以便光线能够透出:

我们以强光从屏幕背面照射,在屏幕正面就可以看到一个反过来的苹果标记

机身底部的小铭牌,简单注明了机器的型号,电压电流规格和产地,生产日期等信息,并且已经带有3C认证的标记,但是这种铭牌往往只是见于国内的行货机器,许多国外销售的机器没有这个铭牌。

12.1英寸屏幕的iBook G4 12和PowerBook G4 12并没有好像PowerBook G4 15/17那样的夜光键盘功能,其实我们觉得由于12.1英寸的机器便携性更好经常被用于外出使用,其实是更加容易碰到环境光线不足的问题,所以未来建议苹果加上夜光键盘的设计,就算考虑到定位的高低不同,12.1英寸的PowerBook G4 12其实也是有资格有这样的设计,看现在苹果为PowerBook G4 12所设计的键盘是使用和PowerBook G4 15/17一样的字母部分透光设计,就不难看出苹果日后可能确实会这样做:),只要在键盘底版铺设光纤再加上控制电路就可以了。

下图是PowerBook G4 12拆下键帽的图片,从键帽背面也可以隐约看到“Z”字母,而且弹性橡胶也是采用了透明的款式,可见它确实是为夜光键盘作好了准备:

PowerBook G4 12拆下键帽的图片

实际上PowerBook G4 12的键帽造型也比较新颖,它并不是一般键帽的棱角风格,而是在上下两侧采用了弧线设计,这样除了触摸手感更加舒适之外,在侧面看过去也有特别的视觉效果,我们把它和一般的PC键帽做了比较,下图中黑色键帽取自IBM ThinkPad笔记本电脑,iBook的键帽也是这样的形式:


当从机器侧面看过去的时候,这种键帽就呈现出比较特别的圆滑视觉效果:

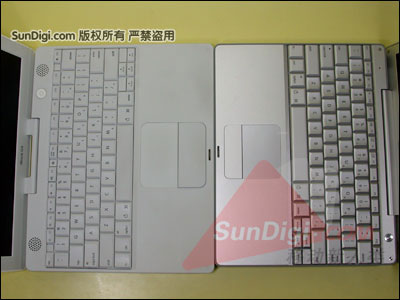

为了使用全尺寸的键盘,PowerBook G4 12和iBook G4 12都没有刻意的压缩屏幕边框宽度,从下面这张图可以看到,它们的键盘都几乎占据了机身的所有宽度,也因为不需要刻意的将屏幕边框压缩,所以iBook G4 12和PowerBook都没有使用上一代PowerBook G4 15 Titanium那种把顶盖直接作为TFT-LCD金属边框的做法,这样的好处是简单,坏处就是重量无法进一步减轻了:
键盘都几乎占据了机身的所有宽度

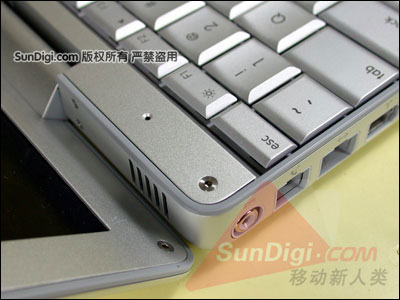

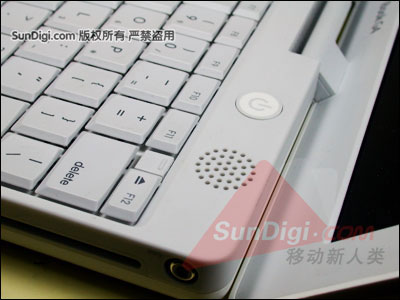

PowerBook G4 12和iBook G4 12都使用后置式转轴,这样在屏幕打开的时候,整机的高度显得比较低一些,可以节省占用的空间,此外,由于转轴的力作用点是比较坚实而且位置较低的机身骨架,所以开合的手感比传统的顶置转轴来得平顺,也不会感觉机身有变形的感觉,最后这种设计对于PowerBook G4 12有特殊的好处,由于音箱装在机身后方,后置转轴的屏幕打开之后正好可以形成反射板让用户感觉声音是从屏幕上发出:)。

PowerBook G4 12和iBook G4 12都使用后置式转轴

这种设计坏处就是转轴的结构复杂,而且屏幕无法打开到水平的角度,在PC笔记本电脑中,日系的SONY是最喜欢用这种转轴设计的(首见于其早期作品SR系列),但也没有苹果这样在全系列从小到大的笔记本电脑中均使用这种转轴来得彻底:),下图是PowerBook G4 12的转轴拆解图,和边框的套嵌和转轴自身的曲折之多在笔记本电脑中是罕见的设计,无可否认苹果把这些转轴做得很厚实不必担心耐用程度问题,但是这也直接导致了机身重量的增加:


苹果笔记本电脑的另外一个标志性设计是它的屏幕挂钩,在打开屏幕的情况下,挂钩是缩在屏幕顶盖内看不见的,只有当顶盖快要完全合上的时候,挂钩才会在机身磁铁的吸力下弹出并且挂住机身,一个非常精巧的设计,目前所有苹果笔记本电脑都已经采用了这样的设计:


另外一个标志性设计是它的屏幕挂钩

本次评测的PowerBook G4 12和iBook G4 12当然也是这样的设计,下图是屏幕打开时挂钩收回的对比照片,在顶盖上只可以看到一个小小的开孔,挂钩就收在里面:
屏幕打开时挂钩收回的对比图

说到苹果笔记本电脑的外观就不能不提它的电源适配器,这是个非常精巧又非常实用的设计,在目前也没有见到有哪个PC笔记本电脑的电源适配器可以与之媲美,它看起来就象一个四方形的白色香皂,线条圆滑而且做工精细,最有趣的是引出接线的一侧有两个可以扳起的扣子,你能方便的将长长的引出接线缠绕在上面,而连接AC插座的一侧是可以换插头的,苹果有针对不同国家/地区的电源插座规格提供对应的插头和延长线,要换插头或者延长线非常简便,甚至连电源适配器插头都提供了精巧的套子作为保护:



电源适配器是非常精巧又非常实用的设计

在PC笔记本电脑中,做得最好的电源适配器大概是Samsung Q10/Q20配备的鹅蛋型适配器了(其实就是学PowerBook G3 Pismo的),它可以将输出线缠绕在适配器侧面的凹槽中,但是和现在苹果PowerBook G4的电源适配器一比,可谓高下立见:
三星Q10/Q20配备的鹅蛋型适配器和苹果PowerBook G4的电源适配器对比图

一般的PC笔记本电脑电源适配器就更加不要提了吧:(,乱糟糟的。苹果的电源适配器输出线特别细.

可能大家都有看到苹果的电源适配器输出线特别细,看起来让人担心是否能支持中型和大型笔记本电脑的耗电量,其实苹果的电源适配器输出电压都很高(一般都是24V或者以上),这样在保证功率一定的前提下电流可以比较小,这就是为什么输出线可以比较细的原因:)。

返回 苹果笔记本电脑评测之工业设计与特色点评(I)
